Pangkalahatang-ideya ng Produkto

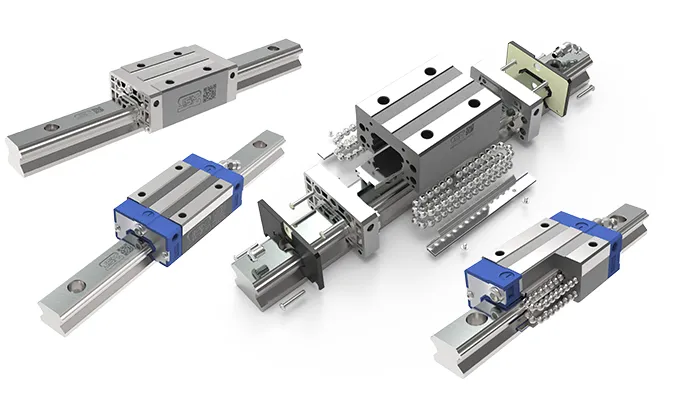

Idinisenyo para sa hinihingi na micro-positioning at OEM automation, ang Stainless Steel Miniature Linear Guide na ito ay nagbibigay ng pambihirang higpit, makinis na paggalaw, at corrosion resistance sa mga ultra-compact structural footprint. Ginawa gamit ang high-grade martensitic stainless steel at nilagyan ng laser-etched QR codes para sa full lot traceability, ito ay binuo para sa mahabang-buhay ng serbisyo sa cleanroom, medikal, at mataas-precision electronic manufacturing environment.

Teknikal na Pagtutukoy

Parameter	Pagtutukoy	Mga Detalye ng Teknikal
materyal	SUS440C Hindi kinakalawang na asero	Mataas-tigas, kaagnasan-na bakal
Uri ng Block	Uri ng Flange na may 4 na Threaded Mounting Holes	Na-optimize para sa ligtas na pag-mount sa itaas/ibaba
Istruktura	Gothic Arch 4-Point Contact Groove	Pantay na kapasidad ng pagkarga sa lahat ng direksyon
Traceability	Laser-naka-engrave na QR code at Lot Number	Mabilis na serial tracking para sa pagsunod sa kalidad ng OEM
Katumpakan	Katumpakan (P) / Mataas (H) / Normal (N)	ISO 10281 & DIN standard na mga opsyon
Operating Temp	Hanggang sa 150℃na Patuloy na Operasyon	Naka-pack na ang karaniwang synthetic grease-.

Mga Pangunahing Tampok ng Produkto

Laser-Etched Traceability

Nagtatampok ang bawat bloke at riles ng factory-mga nakaukit na QR code at logo, na nagbibigay-daan sa direktang pagsasama sa mga supply chain ng matalinong pagmamanupaktura at mabilis na pagkakakilanlan ng bahagi sa panahon ng pagpapanatili.

Malakas na Pagkarga at Multi-Directional Rigidity

Ininhinyero gamit ang mga na-optimize na gothic arch ball raceway, na nagbibigay ng mababang friction at stable na high{0}}load support laban sa radial, reverse-radial, at lateral moment forces.

Secure na 4-Hole Mounting Design

Tinitiyak ng katumpakan-mga butas sa pagkakabit sa itaas ng karwahe ang mabilis na pagkakahanay, maximum na pagpapanatili ng metalikang kuwintas, at paglaban sa panginginig ng boses sa panahon ng mataas na-bilis na reciprocating motion.

Kaagnasan at Malinis na Kwarto

Lahat ng-metal structural design ay pinapaliit ang outgassing at particle generation, ginagawa itong perpekto para sa mataas na-humidity, chemical, o semiconductor cleanroom application.

Target na Aplikasyon

Mga Medical Device at Lab Automation

Mga liquid handler, automated pipetting system, at diagnostic analysis gear.

Semiconductor at Optical Assembly
Pumili-at-maglagay ng mga system, wafer indexing platform, at microscopic inspection tool.

Mga Instrumento sa Pagsukat ng Katumpakan
Mga 3D coordinate measuring machine (CMM) at laser displacement sensor.

Mga Opsyon sa Pagkuha at OEM

Custom na Haba ng Riles

Magagamit na hiwa sa eksaktong mga detalye ng customer na may mga iniangkop na butas na pitch.

Mga Opsyon sa Grease at Cleanroom

Available ang vacuum-compatible, food-grade, o low-dust cleanroom lubricant kapag hiniling.

Mga Pag-download ng CAD

STEP, IGES, DXF na mga format na madaling magagamit para sa structural engineering nang walang putol sa iyong disenyo.

FAQ

Q1: Anong grade na hindi kinakalawang na asero ang ginagamit, at angkop ba ito para sa mga kinakaing unti-unti na kapaligiran?

Ang katawan ng riles at karwahe ay ginawa mula sa mataas na-grade SUS440C martensitic stainless steel (58–62 HRC), na nagbibigay ng mataas na tigas at mahusay na panlaban sa atmospheric corrosion at mataas na kahalumigmigan. Para sa lubos na agresibong kemikal o marine environment, available ang custom na surface passivation, Raydent, o black chrome coating.

Q2: Ano ang layunin ng laser-engraved QR code sa block at rail?

Ang laser-etched QR code ay naglalaman ng mga indibidwal na numero ng lot at manufacturing metadata. Nagbibigay-daan ito sa 100% digital component traceability para sa OEM supply chains, pinapasimple ang batch quality verification, at tinitiyak ang mabilis na pagkakakilanlan ng bahagi para sa maintenance sa hinaharap.

Q3: Maaari ba akong mag-order ng mga custom na haba ng riles at mounting hole pitch?

Oo. Nagbibigay kami ng tumpak na custom cut-sa-mga serbisyo sa haba (hanggang sa ±0.5mm na katumpakan) at iniangkop na dulo ng-mga distansya ng butas ($E_{1}, E_{2}$) upang tumugma sa iyong mga kinakailangan sa pag-mount sa istruktura nang hindi nangangailangan ng-site machining.

Q4: Paano ko pipiliin ang tamang preload class para sa micro-positioning applications?

Nag-aalok kami ng Clearance (ZF), Standard (Z0), at Light Preload (Z1). Para sa pangkalahatang automation, nagbibigay ang Z0 ng pinakamainam na kinis. Para sa mataas na-katigasan at zero-backlash micro-positioning (hal, semiconductor inspection), inirerekomenda namin ang Light Preload (Z1).
